После
разработки учебного биплана PON-1 группа
эстонских конструкторов, возглавляемая В. Постом (V.
Post), Р. Нойдорфом (R. Neudorf) и Оргом (Org) специально для аэроклуба
Эстонии (Eesti Aeroklubi) разработала учебно-тренировочный моноплан
PON-2 (первоначальное обозначение ÖGL-2 от
"Õhu-
ja Gaasikaitse Liit").
Самолет
впервые поднялся в воздух в конце 1934 года. Это был двуместный
деревянный низкоплан, оснащенный двигателем Pobjoy
мощностью 75 л.с. После удачных испытаний было построен
еще два экземпляра самолета. Все три машины (ES-AIN, ES-ENN
и ES-EPP) использовались в
течении нескольких лет для обучения пилотов в Eesti Aeroklubi.
|
ЛТХ: |
 |
|
|
Модификация |
PON-2 |
|
Размах крыла, м |
9.20 |
|
Длина, м |
6.50 |
|
Высота, м |
|
|
Площадь крыла, м2 |
|
|
Масса, кг |
|
|
пустого самолета |
520 |
|
нормальная взлетная |
745 |
|
Тип двигателя |
1 ПД Pobjoy |
|
Мощность, л.с. |
1 х
75 |
|
Максимальная скорость , км/ч |
165 |
|
Крейсерская скорость , км/ч |
135 |
|
Практическая дальность, км |
|
|
Скороподъемность, м/мин |
|
|
Практический потолок, м |
|
|
Экипаж, чел |
2 |
|
Доп. информация : |
 |
|
|

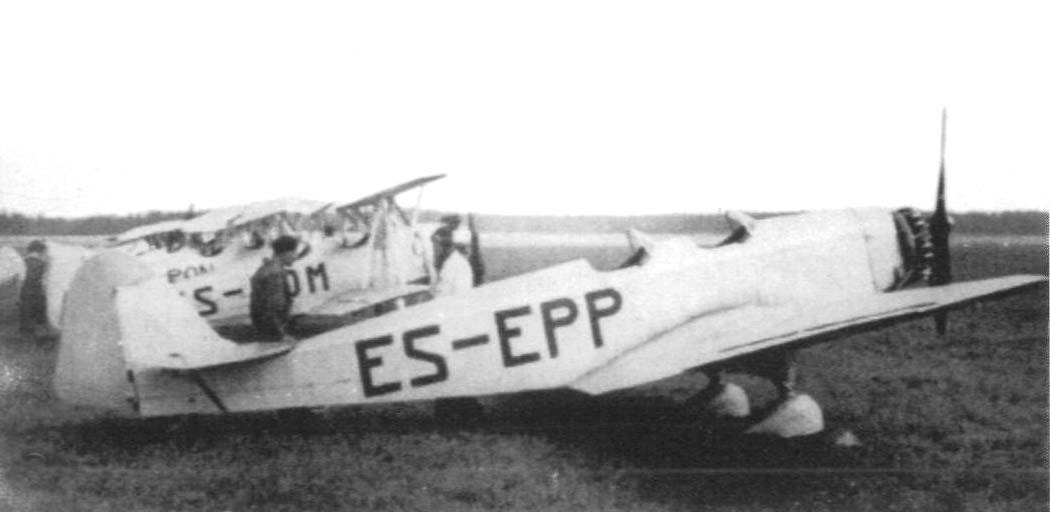

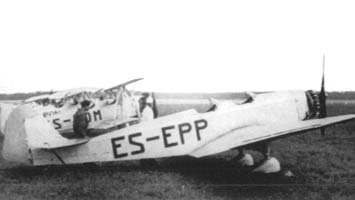

Фотографии:
 |
PON-2 |
|
